資料救援公司如何開盤檢測硬碟內部R/W讀寫磁頭故障?
一般若硬碟通電初測己發現有敲盤雜異音,
且工程師已排除韌體故障及PCB電路板故障問題,
多半就須至Class Room無塵室開盤檢測硬碟內部情況,
確認硬碟上層碟面是否有刮傷?過濾海棉是否有磁粉污染?
讀寫磁頭是否有脫落、變形或翻起?
讀寫磁頭是否有磁粉污染等狀況。
且工程師已排除韌體故障及PCB電路板故障問題,
多半就須至Class Room無塵室開盤檢測硬碟內部情況,
確認硬碟上層碟面是否有刮傷?過濾海棉是否有磁粉污染?
讀寫磁頭是否有脫落、變形或翻起?
讀寫磁頭是否有磁粉污染等狀況。
(一) 目視檢查上層碟面是否有刮傷情況或碟面上是否有粉塵汙染。
![](/_upload/htmlEdit/5-1-%E7%9B%AE%E8%A6%96%E7%A1%AC%E7%A2%9F%E4%B8%8A%E5%B1%A4%E7%A2%9F%E9%9D%A2%E6%98%AF%E5%90%A6%E6%9C%89%E5%88%AE%E5%82%B7.jpg)

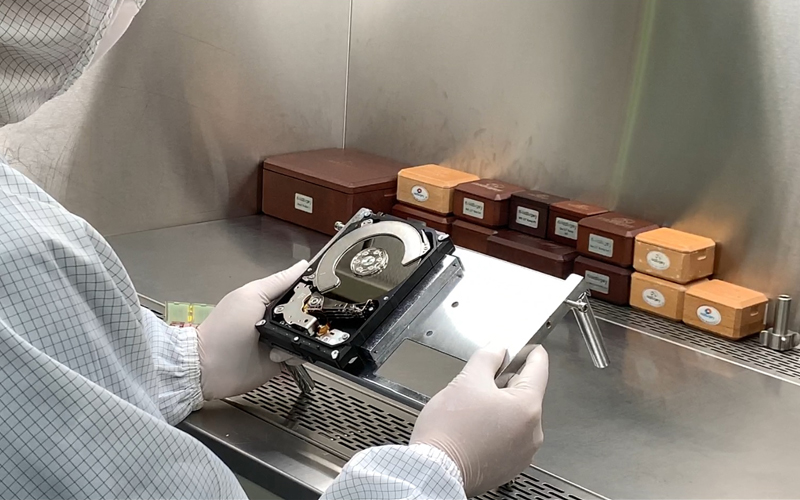

☉工程師開盤後,初步目視上層碟面是否有明顯刮傷。

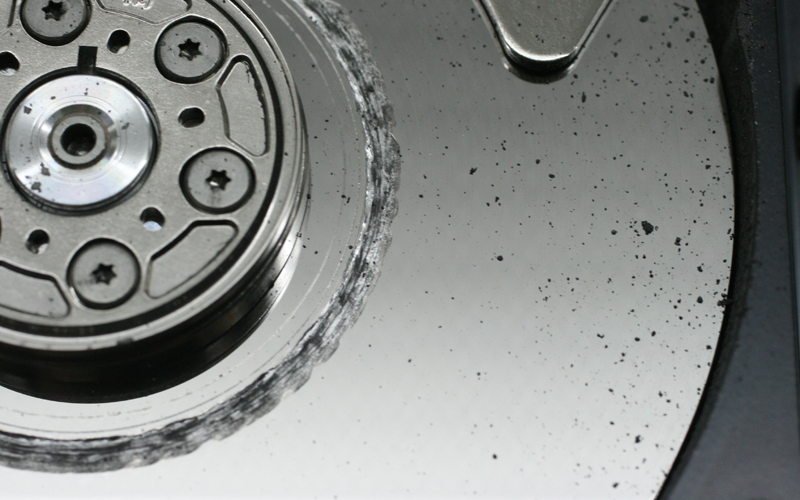

☉上層碟面已有刮傷及磁粉污染。

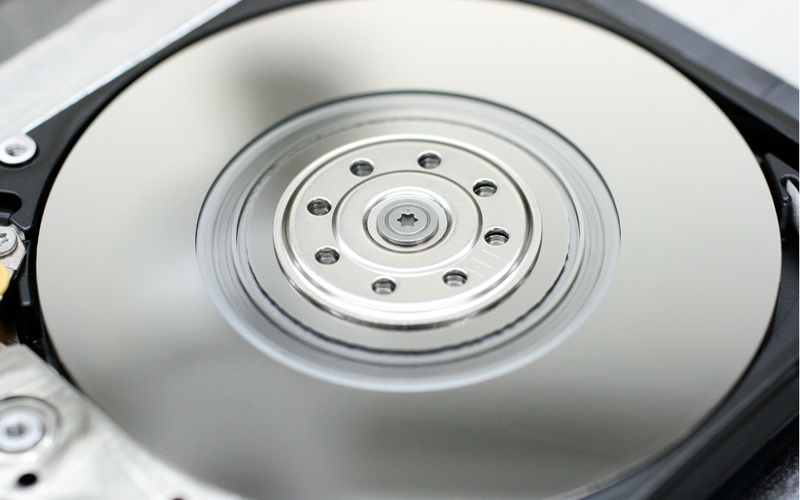

☉上層碟面內圈已有深層同心圓刮傷。
![](/_upload/htmlEdit/5-4-%E7%A1%AC%E7%A2%9F%E4%B8%8A%E5%B1%A4%E6%9C%89%E6%95%B8%E8%99%95%E4%B8%8D%E5%90%8C%E7%A8%8B%E5%BA%A6%E7%9A%84%E9%BB%9E%E7%8B%80%E5%8F%8A%E6%A2%9D%E7%8B%80%E5%88%AE%E5%82%B7.jpg)

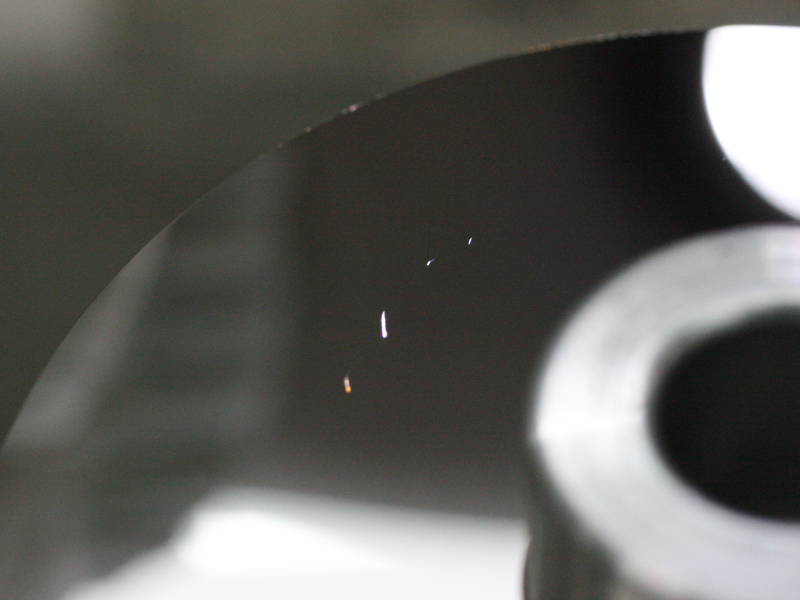

☉上層碟面有數處不同程度的點狀及條狀刮傷。

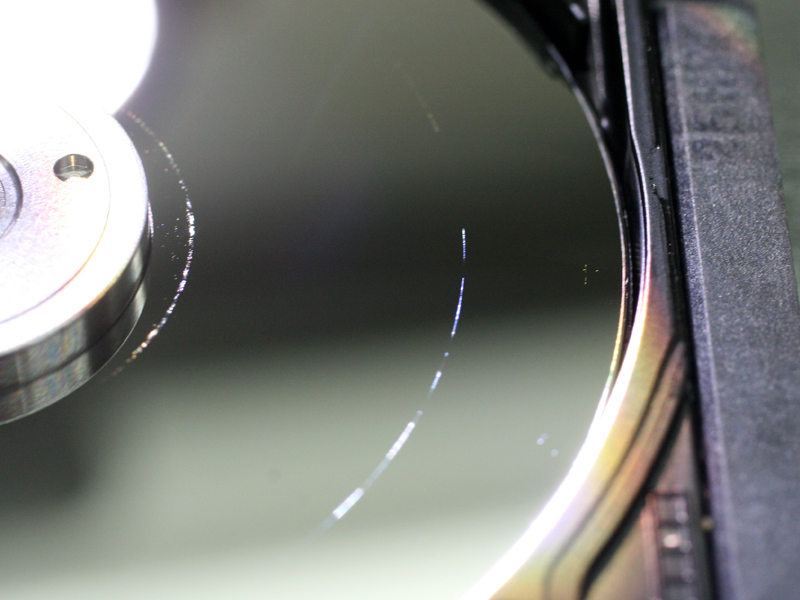

☉上層碟面中間已有弧狀刮傷。

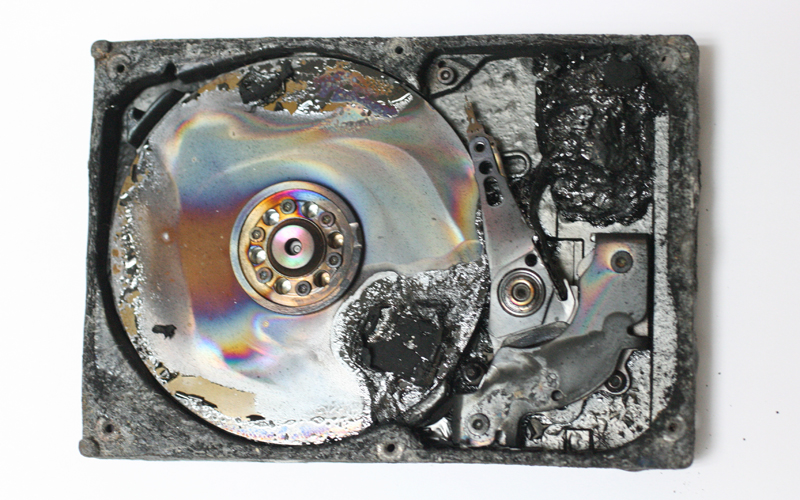

☉內部已經高溫熔毀無法救援。
(二) 若上層碟面無刮傷,檢測過濾海棉上是否有磁粉污染。
![](/_upload/htmlEdit/5-7-%E5%8F%96%E5%87%BA%E9%81%8E%E6%BF%BE%E6%B5%B7%E6%A3%89%E7%A2%BA%E8%AA%8D%E6%98%AF%E5%90%A6%E6%9C%89%E7%A3%81%E7%B2%89%E6%B1%A1%E6%9F%93%E6%83%85%E6%B3%81.jpg)

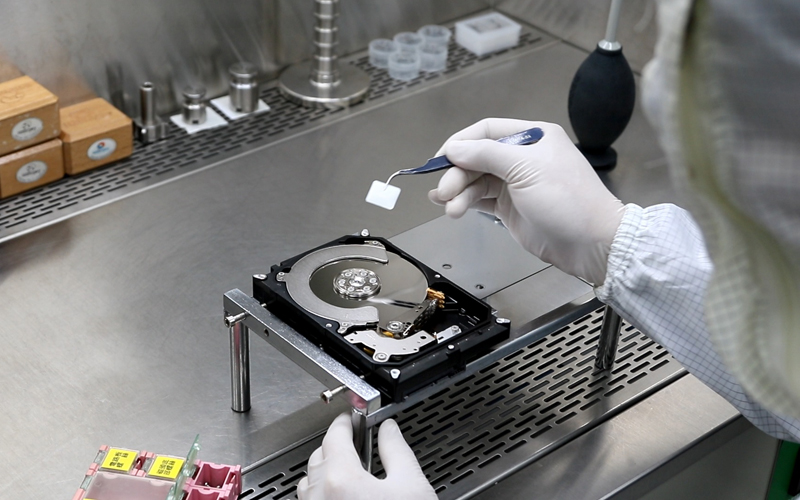

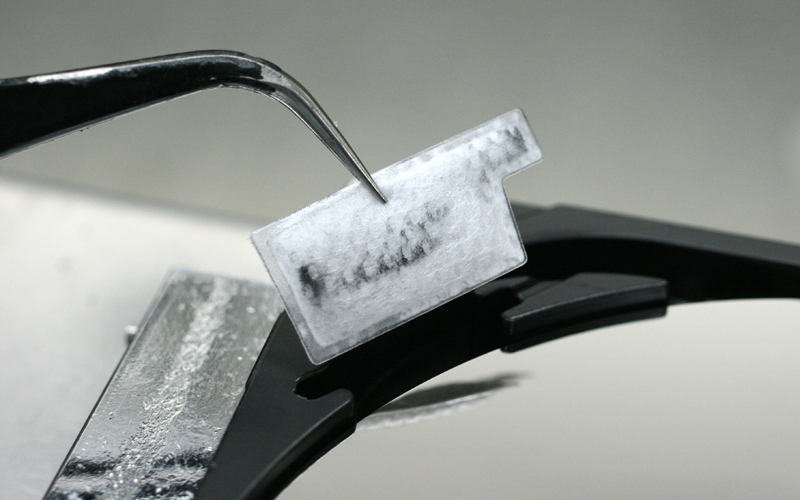

☉取出過濾海棉確認是否有磁粉污染情況。
☉上層碟面無刮傷,但過濾海棉已有磁粉污染,那就會研判下層碟面應有刮傷,導致過濾海棉遭磁粉污染,工程師須拆下讀寫磁頭確認哪一碟面的讀寫磁頭有污染情況。
(三) 拆下R/W讀寫磁頭確認是否有變形、翻起或脫落。
![](/_upload/htmlEdit/5-9-%E9%9B%99%E7%9B%AE%E9%A1%AF%E5%BE%AE%E9%8F%A1%E4%B8%8B%E5%85%88%E6%9F%A5%E7%9C%8B%E5%90%84%E7%A3%81%E9%A0%AD%E6%98%AF%E5%90%A6%E8%AE%8A%E5%BD%A2%E8%84%AB%E8%90%BD%E5%8F%8A%E6%B1%A1%E6%9F%93%E6%83%85%E6%B3%81.jpg)

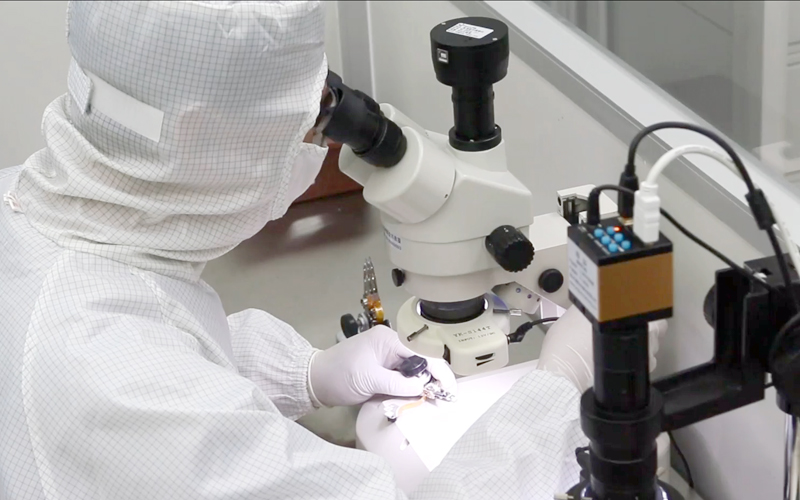

☉雙目顯微鏡下先初步查看各讀寫磁頭是否有變形、脫落及污染情況。

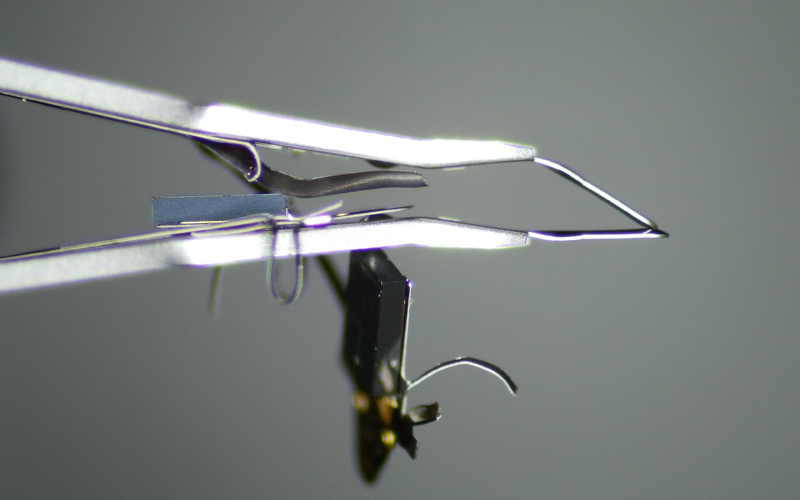

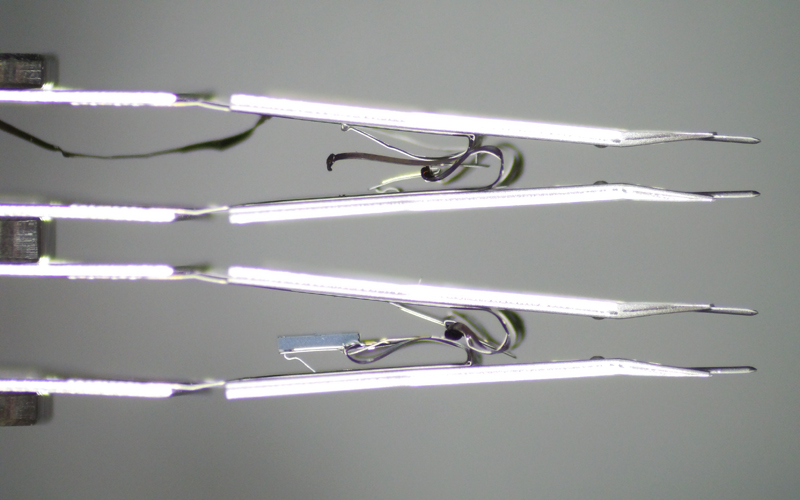

☉各式讀寫磁頭翻起、變形、脫落情況1。

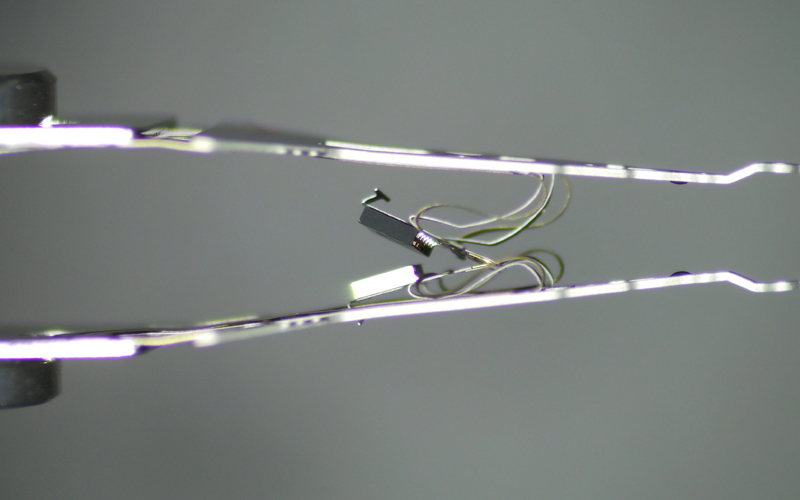

☉各式讀寫磁頭翻起、變形、脫落情況2。
☉各式讀寫磁頭翻起、變形、脫落情況3。
(四) 高倍數顯微鏡下查看讀寫磁頭是否有白色磁粉污染。
![](/_upload/htmlEdit/5-13-%E9%A1%AF%E5%BE%AE%E9%8F%A1%E4%B8%8B%E6%9F%A5%E7%9C%8B%E7%A3%81%E9%A0%AD%E6%B1%A1%E6%9F%93%E4%B8%A6%E6%8B%8D%E7%85%A7.jpg)

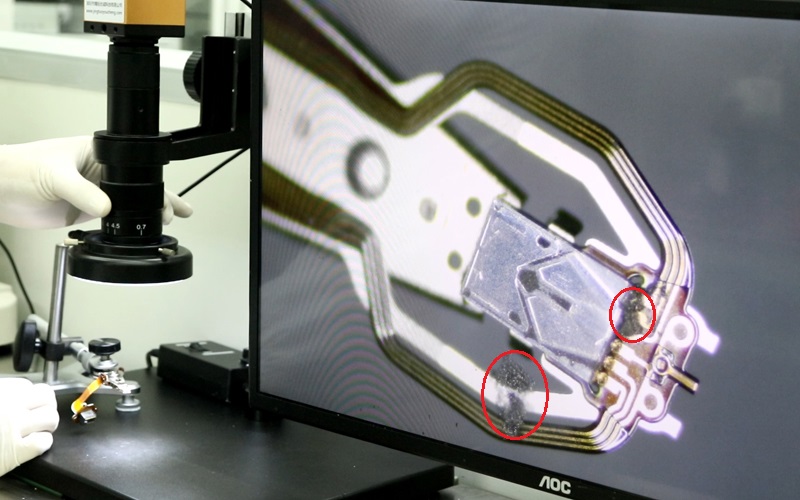

☉顯微鏡下查看讀寫磁頭污染情況。在此案例中,讀寫磁頭有刮痕及輕微白粉污染,讀寫磁頭前方有黑色磁粉堆積,下方讀寫磁頭支撐鐵片上也有二處磁粉刮絮的堆積。
![](/_upload/htmlEdit/5-14-%E7%A3%81%E9%A0%AD%E5%B7%B1%E6%9C%89%E7%99%BD%E8%89%B2%E7%A3%81%E7%B2%89%E6%B1%A1%E6%9F%93%E5%8F%8A%E5%88%AE%E8%B5%B7%E7%A2%9F%E7%89%87%E7%B4%B0%E7%B5%AE1.jpg)

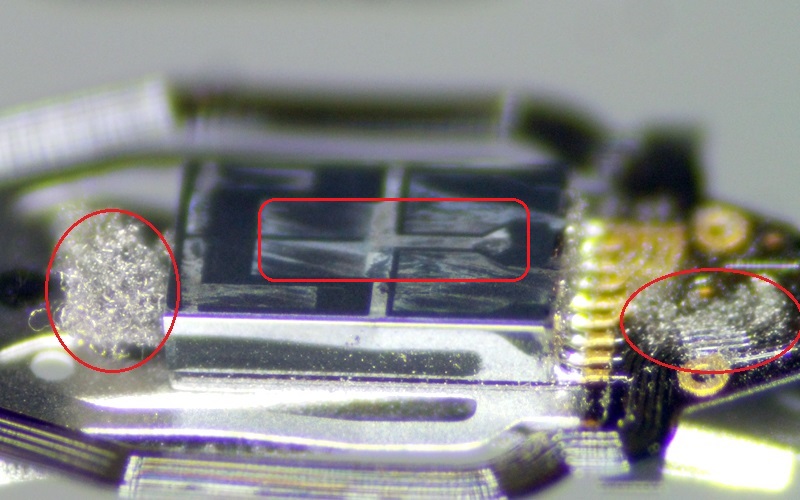

☉讀寫磁頭已有白色磁粉污染及刮起碟片細絮1。
![](/_upload/htmlEdit/5-15-%E7%A3%81%E9%A0%AD%E5%B7%B1%E6%9C%89%E7%99%BD%E8%89%B2%E7%A3%81%E7%B2%89%E6%B1%A1%E6%9F%93%E5%8F%8A%E5%88%AE%E8%B5%B7%E7%A2%9F%E7%89%87%E7%B4%B0%E7%B5%AE2.jpg)

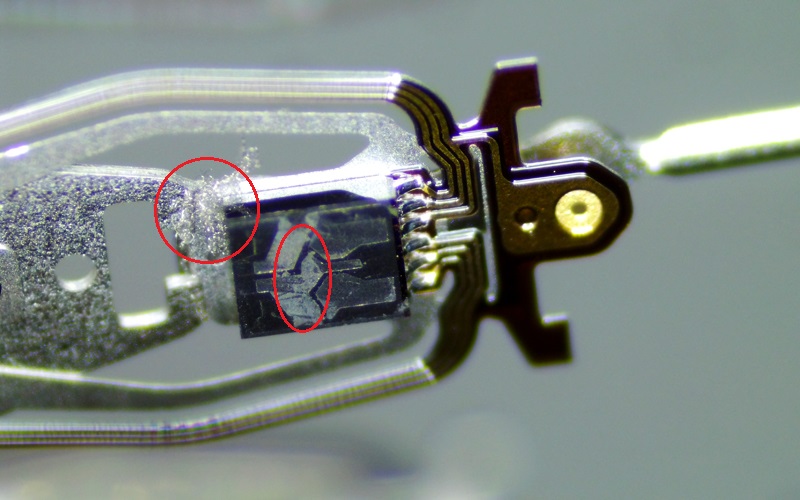

☉讀寫磁頭已有白色磁粉污染及刮起碟片細絮2。
![](/_upload/htmlEdit/5-16-%E8%AE%80%E5%AF%AB%E7%A3%81%E9%A0%AD%E5%B7%B1%E6%9C%89%E7%A3%81%E7%B2%89%E6%B1%A1%E6%9F%93%E5%8F%8A%E5%88%AE%E8%B5%B7%E7%A3%81%E9%A0%AD%E5%A1%91%E8%86%A0%E5%81%9C%E9%9D%A0%E6%9E%B6%E7%9A%84%E7%B4%B0%E7%B5%AE.jpg)

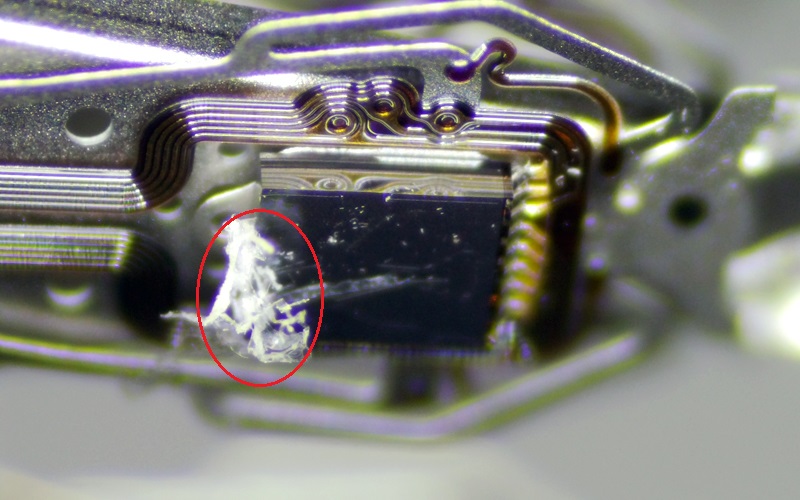

☉讀寫磁頭已有磁粉污染及刮起磁頭塑膠停靠架的細絮。
另提醒想自行嘗試在非無塵室下開盤救援的客戶,
由於沒有熟練的經驗及具備讀寫磁頭拆裝工具,
容易造成硬碟碟面刮傷或磁粉污染滿佈碟面及盤體,
以為自行處理不行再交給我們救援即可,
殊不知硬碟碟面已刮傷嚴重無法救援而後悔不已。
由於沒有熟練的經驗及具備讀寫磁頭拆裝工具,
容易造成硬碟碟面刮傷或磁粉污染滿佈碟面及盤體,
以為自行處理不行再交給我們救援即可,
殊不知硬碟碟面已刮傷嚴重無法救援而後悔不已。
新進助理工程師只能處理救援完成後的開盤材料還原動作,
須熟練到一定程度才能處理簡單難度硬碟的開盤案件,
高難度開盤案件多得由資深工程師救援處理,
一般非專業人員真心不建議自行處理。
須熟練到一定程度才能處理簡單難度硬碟的開盤案件,
高難度開盤案件多得由資深工程師救援處理,
一般非專業人員真心不建議自行處理。

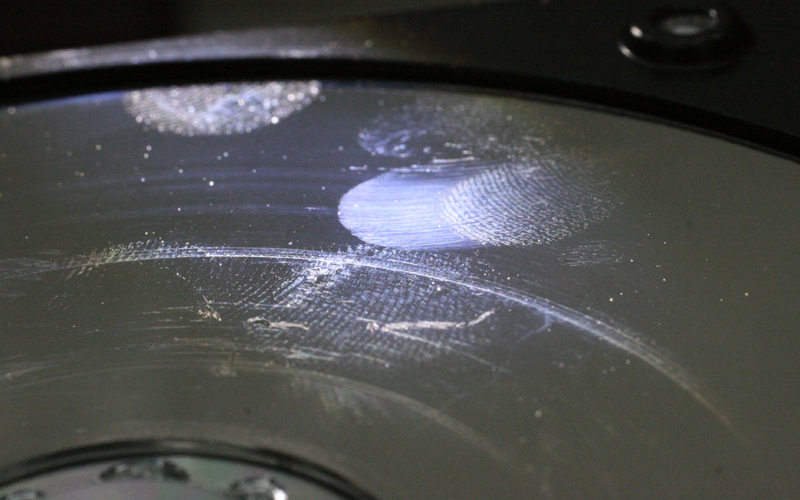

⊙客戶無經驗自行開盤處理狀況1。

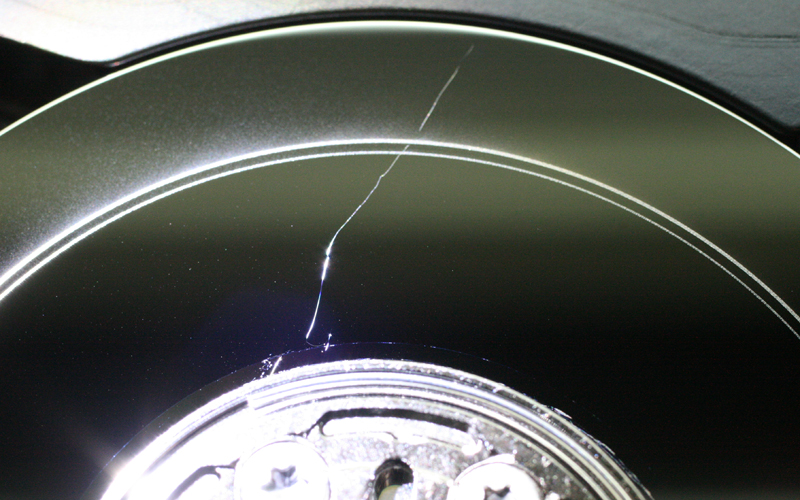

⊙客戶無經驗自行開盤處理狀況2。

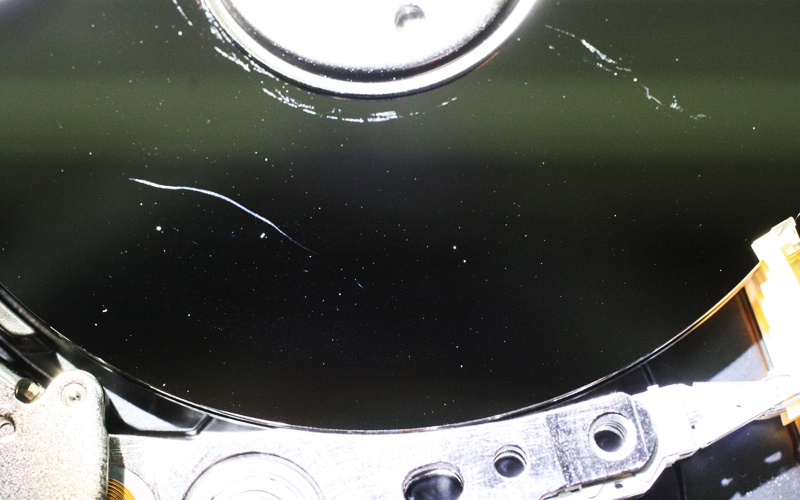

⊙客戶無經驗自行開盤處理狀況3。

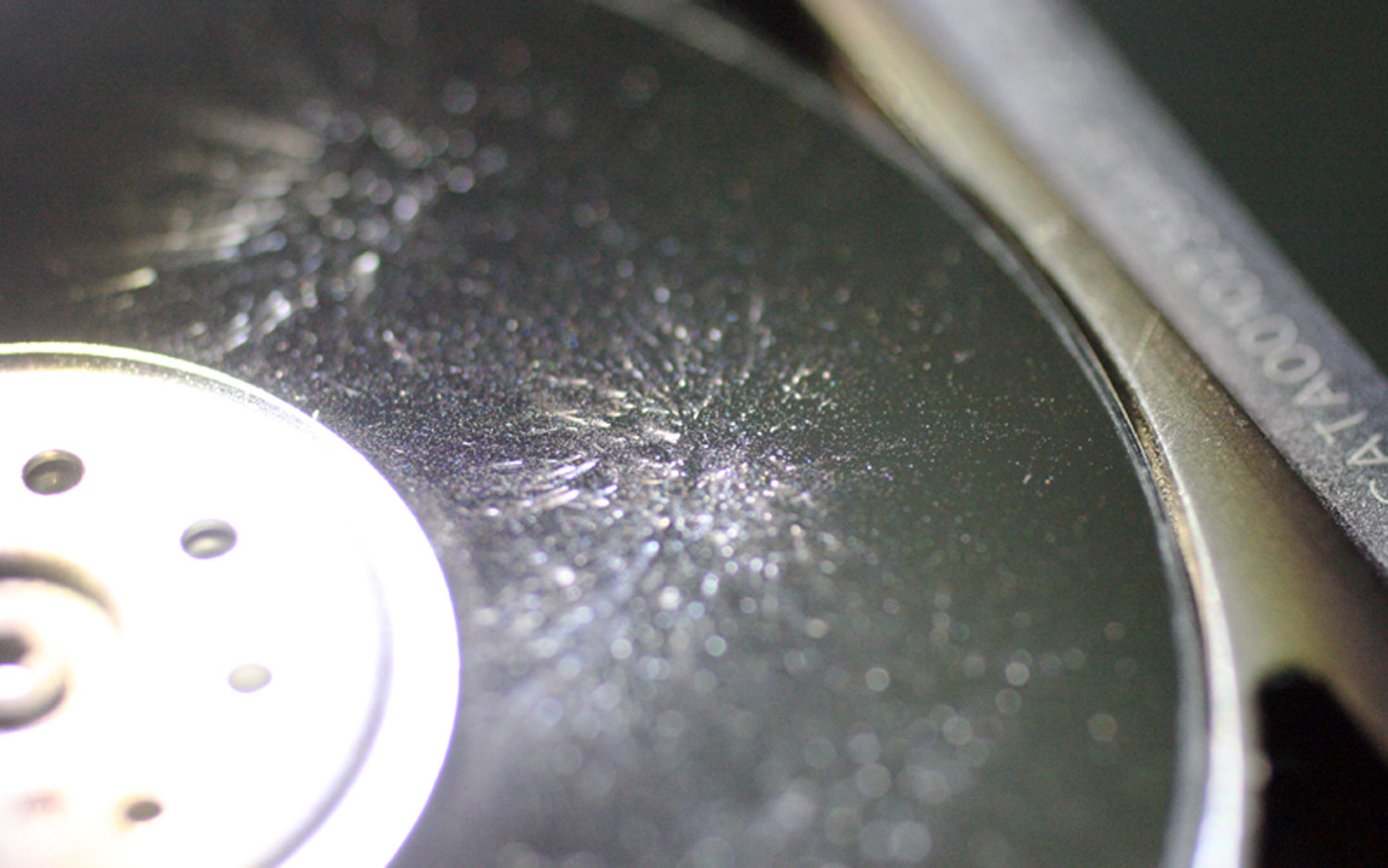

⊙客戶無經驗自行開盤處理狀況4。
CLASS 10級無塵室每平立方英尺只能容許10顆以內大於0.5μm的顆粒,
比百級無塵室容許100顆particle潔淨度更高,
Class 10級無塵室不到2、3坪空間,
建構成本就須一百多萬元,
但可提供一個硬碟開盤救援的高潔淨空間,
降低鏡相故障硬碟資料的壞軌及刮傷的風險,
進而提升硬碟開盤資料救援的完整度,
而少部份碟面刮傷案件是尚可有機會救援,
可以參考“硬碟高難度的刮傷案件資料救援公司是如何救援出裡面資料的”,
大部份刮傷案件不一定能救援或救援出的資料易不完整。比百級無塵室容許100顆particle潔淨度更高,
Class 10級無塵室不到2、3坪空間,
建構成本就須一百多萬元,
但可提供一個硬碟開盤救援的高潔淨空間,
降低鏡相故障硬碟資料的壞軌及刮傷的風險,
進而提升硬碟開盤資料救援的完整度,
而少部份碟面刮傷案件是尚可有機會救援,
可以參考“硬碟高難度的刮傷案件資料救援公司是如何救援出裡面資料的”,
